Tư vấn giải pháp lắp đặt camera giám sát cho thang máy

Thanh máy là một phần không thể thiếu được trong những tòa nhà cao tầng, và nhu cầu lắp đặt các thiết bị camera giám sát trong thang máy là một phần quan trọng để đảm bảo an ninh. Vậy giải pháp lắp đặt camera giám sát cho thang máy như thế nào? Hãy cùng Phúc Anh tìm hiểu qua bài viết sau đây

Bài toán lắp đặt camera giám sát trong thang máy khách sạn, tòa nhà văn phòng

Bài toán đặt ra: Lắp đặt camera giám sát trong thang máy là một phần quan trọng trong hệ thống camera quan sát đối với các công trình như:  khách sạn, tòa nhà, văn phòng … Tuy nhiên, hệ thống này lại có nhiều vấn đề phức tạp hơn nhiều so với cách lắp đặt camera thông thường, đòi hỏi giải pháp tối ưu và thiết bị chất lượng.

Giải pháp: Phúc Anh đưa ra giải pháp lắp đặt camera giám sát cho thang máy chuyên nghiệp.

- Lắp đặt camera thang máy sử dụng dây cáp tín hiệu chuyên dụng, lõi mềm, chống nhiễu.

- Lắp đặt camera sử dụng cáp mạng lõi mềm

- Lắp đặt sử dụng cáp quang cùng bộ chuyển đổi

- Sử dụng bộ thu phát sóng không dây cho thang máy

- Sử dụng bộ chuyển đổi RJ45 – Nguồn 220V ( ít sử dụng)

Lắp đặt camera thang máy sử dụng dây cáp tín hiệu chuyên dụng, lõi mềm, chống nhiễu

Đây là phương pháp cách đây vài năm hay dùng nhất với ưu điểm là tiết kiệm chi phí, dễ mua dây chuyên dụng, tuy nhiên việc thi công là một vấn đề phức tạp nhất là đối với hệ thống thang máy cũ.

Nhược điểm của phương án

Dễ bị đứt ngầm dây thường từ 6 đến 3 năm tùy vào trình độ của đội ngũ kỹ thuật thi công và số tầng của thang máy và dễ bị nhiễu từ trường trong hốc thang máy rất khó xử lý ( Khi thang máy chạy là trên màn hình camera bị gợn hình) / Thi công phức tạp mất nhiều thời gian bó dây.

Một số loại cáp tín hiệu camera trong thang máy

Cáp camera cho thang máy:

Cáp đồng trục 3CFB, RG-58: Là cáp tín hiệu đồng trục lõi mềm nhiều sợi, ứng dụng cho lắp đặt Camera trong thang máy.

Hình ảnh: Cáp camera cho thang máy

+ Độ bền cách điện: chịu được 1KV

+ Điện trở cách điện ở 20oC: >2MΩ/Km

+ Điện trở suất dây dẫn: <0.0178Ω.mm2/m

+ Thành phần PVC, đồng

Đây là loại dây cáp mà Phúc Anh đã dùng để lắp đặt cho nhiều khách hàng trong thang máy với độ bền cao, khả năng chống nhiễu tốt.

Hướng dẫn cách lắp đặt

Giống như việc lắp đặt các camera analog khác. Thay dây lõi mềm này bằng dây thường dùng. Kèm theo đó là bó dây tín hiệu theo đường cáp điều khiển của thang máy tránh tình trạng dây tín hiệu để tự do dễ vướng mắc vào các thiết bị khác.

Lắp đặt camera sử dụng dây cáp mạng lõi mềm (dùng cho Hệ thống camera IP)

Không chỉ với camera Analog, mà ngay cả với camera IP (camera mạng) Phúc Anh cũng có giải pháp là dùng dây cáp mạng lõi mềm. Bởi vì những dây mạng thông thường như Cat5e, Cat6e sẽ không hoạt động ổn định được trong môi trường lên xuống liên tục của thang máy, dễ dẫn đến tình trạng đứt hoặc gập dây.

Đối với việc tìm mua dây cáp mạng chuyên dụng trong thang máy thì thường khó và giá thành cao nên các kỹ thuật non kinh nghiệm thường làm liều lấy luôn dây cat5 hay cat6 thông thường để chạy, tuy nhiên các loại dây này đều loại lõi cứng (1 sợi dây đồng to) nên rất nhanh bị đứt ngầm khi thang máy chạy.  Nên giải pháp này gần đây rất ít người lựa chọn

Dưới đây là hình ảnh về dây cáp mạng lõi mềm sử dụng cho lắp camera trong  thang máy.

Dây cáp tín hiệu chuyên dùng cho camera IP chạy trong tháng máy

- Kích thuớc dây dẫn 24 AWG dây đồng rắn,

- Mật độ PE cao cách điện chống nhiễu tốt khi thang máy di chuyển.

- Phủ lớp nhôm 100% nguyên chất bảo vệ đi trong môi trường từ trường cao.

- Phủ lớp nhựa chống cháy, giúp dây hoạt động trong nhiệt độ cao từ -10 độ đến 70 độ

- Xuất xứ: Thái Lan

- Đóng gói: 305m/cuộn

- Nhiệt độ: -10oC đến  75oC

- Điện áp: 300V

- Vỏ ngoài: nhựa PVC, màu xám, chống côn trùng, chuột gián phá hoại

- Truyền dẫn tín hiệu chuẩn CAT6: 10MBs/100MBs/1000MBs

Hướng dẫn lắp đặt camera sử dụng dây cáp mạng lõi mềm

Tương tự giống với camera mạng khác nhưng yêu cầu kỹ thuật cao vì phải chạy dây trong không gian trống bên trong thang máy. Bó sát dây theo hệ dây điều khiển của thang máy, tránh tình trạng để dây tự do, dễ vướng vào thiết bị khác.

Lắp đặt camera sử dụng sợi cáp quang mềm cùng bộ chuyển đổi - Giải pháp đi dây camera trong thang máy

Đây là giải pháp mới đối với một số thang máy hiện đại, khi mà trong bó dây điều khiển của thang máy dư ra 1 sợi cáp quang. Hoặc chúng ta chạy mới 1 loại dây cáp quang mềm  để truyền tín hiệu từ camera về đến trung tâm.

Với giải pháp này chúng ta cần phải liên hệ với bên cung cấp thang máy xem họ còn dư sợi cáp nào không nếu có thì họ có cho dùng không? và khi đó cần trang bị thêm các bộ chuyển đổi tín hiệu quang điện và thuê thợ hàn cáp quang, nói chung phương án này rất phức tạp và tốn kém.

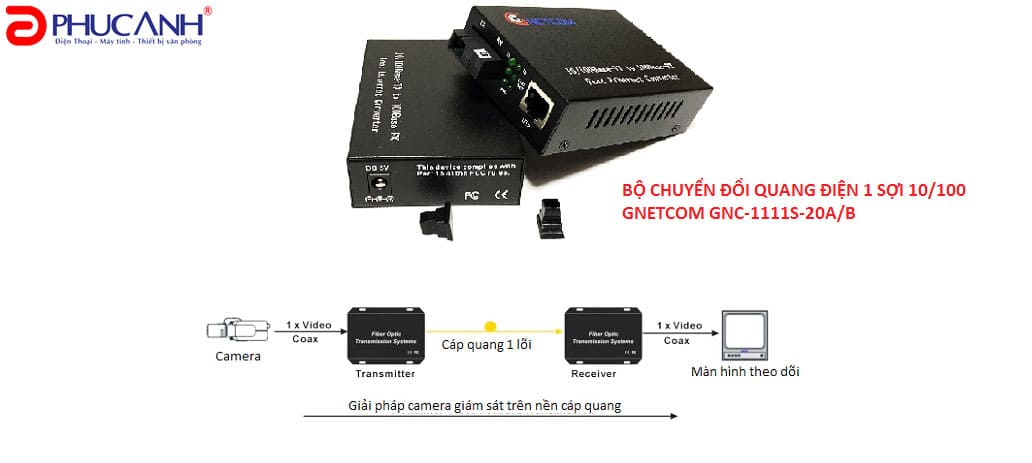

Dưới đây là sơ đồ lắp đặt camera sử dụng bộ chuyển đổi quang kèm dây.

Cách lắp đặt camera trong thang máy

Đặt 1 bộ chuyển đổi tại chân camera trong thang máy, sau đó kết nối camera với bộ chuyển đổi này. Song song với đó ta có 1 bộ tại trung tâm, 2 bộ này sẽ kết nối với nhau bằng dây cáp quang mềm.

Lắp đặt sử dụng bộ thu phát không dây cho camera

Đây là giải pháp tối ưu nhất hiện nay được ưa thích với nhiều công trình, với ưu điểm thiết bị luôn có sẵn hàng, lắp đặt đơn giản, chi phí thấp, chạy ổn định không lo đứt dây, không lo bị nhiễu và dễ kiểm tra, bảo hành, thay thế.

- Hoạt động ổn định không bị đứt ngầm dây (do thang máy chạy liên tục).

- Không bị nhiễu tín hiệu.

- Khoảng cách xa 1-5km nên đảm bảo truyền tín hiệu ổn định cho thang máy lên đến 100 tầng.

- Dễ dàng lắp đặt, dễ dàng cài đặt, chỉ cần gạt nút là xong, không cần kết nối máy tính để cài đặt nên rất nhanh

- Dễ dàng bảo trì

- Chi phí đầu tư thấp (chỉ ngang với phương án chạy dây cũ)

- Truyền không dây được cả tín hiệu cho các thiết bị khác trong thang máy như đầu đọc thẻ từ, vân tay, các màn hình quảng cáo, hay bộ phát internet wifi trong thang máy (trong thang máy cũng có mạng

- Giải pháp thu phát không dây dùng cho camera ip

Phúc Anh xin giới thiệu bộ thu phát không dây cho camera ip

Sơ đồ kết nối hệ thống camera ip qua bộ thu phát không dây

Ứng dụng bộ thu phát không dây camera

- Thích hơp để kết nối điểm – điểm không dây, giữa các mạng LAN với nhau wireless Lan

- Kết nối không dây giữa camera IP và mạng LAN (đầu ghi)

- Kết nối không dây giữa camera IP và đầu ghi

- Kết nối không dây giữa đầu ghi và máy tính

Đặc biệt:

-  Kết nối không dây cho camera trong thang máy để không cần chạy dây trong thang máy (tránh bị đứt ngầm dây khi thang máy di chuyển liên tục), Giảm thiểu nguy cơ bị nhiễu trong thang máy, thi công nhanh gọn, tiết kiệm chi phí

1. Mô hình kết nối thiết bị sử dụng bộ thu phát

Với các ưu điểm là: hình ảnh thực không trễ, chiều cao lên đến 100 tầng, thiết kế nhỏ gọn…thì đây sẽ là giải pháp khó có thể bỏ qua đối với camera thang máy.

Ưu điểm của các phương án bộ thu phát không dây cho camera

- Thi công lắp đặt nhanh chóng

- Độ bền cao không ảnh hưởng bởi sự di chuyển liên tục của thang máy

- Khoảng cách không vật cản 1km (có thể lắp bên ngoài khu vực không chạy được dây như qua đường, biệt thự đẹp ...) nên thừa đáp ứng được cho các thang máy lên đến 100 tầng

- Không bị nhiễu khi thang máy chạy

- Cài đặt đơn giản, chỉ cần gạt switch là chạy, không cần setup qua máy tính

- Bảo trì đơn giản

- Giá thành hợp lý

Hướng dẫn lắp đặt bộ thu phát trong thang máy

- Chỉ cần lắp bộ phát không dây trên nóc của Cabin thang máy và kết nối dây mạng đến camera IP lắp trong thang máy  ( trong bộ thu phát đã có sẵn cổng  LAN kết nối tới camera)

- Lắp bộ nhận không dây trên cùng của hốc thang máy và chạy dây mjang về nút mạng LAN gần nhất

- Hình ảnh của camera thu được trong thang máy sẽ truyền không dây qua bộ phát đến bộ thu và kết nối về trung tâm.

Có thể tham khảo thêm bộ Thiết bị kết nối không dây của Hikvision:

Trên đây Phúc Anh vừa giới thiệu đến quý chủ đầu tư các giải pháp lắp đặt hệ thống camera giám sát cho thang máy của các hệ thống khách sạn, tòa nhà, văn phòng… Tuy nhiên để có được một hệ thống hoàn hảo cần phải có những thiết bị cũng như camera chất lượng độ phân giải cao cùng với một dịch vụ bảo hành chuyên nghiệp.

Môt số vật tư có trong giải pháp

1. Camera chuyên dụng

[Products:32500,32926,34478]

2. Đầu ghi hình

[Products:72234,34347,35037]
